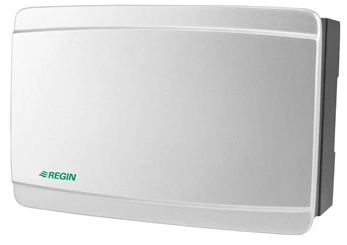

Regulator electronic configurabil cu comunicație, Exigo HCVxxxx

Comunicaţie: toate modelele au port de comunicație TCP/IP ce poate fi utilizat pentru comunicația cu un sistem BMS în protocol MODbus sau BACnet. Opţional, regulatoarele pot fi echipate cu al doilea port de comunicație de tip RS485 (pentru modulele de expansiune IO-V19MIXW, IO-A15(28) sau pentru comunicație BMS în protocol MODbus sau Bacnet). Modele disponibile și cu port de comunicație M-Bus pentru preluarea a max. 9 contoare.

Capacitatea de control poate fi sporită prin conectarea modulelor de expansiune în regim ”master-slave”, un număr de maximum 2 module de expansiune pot fi conectate la Exigo.

Configurarea poate fi făcută în următoarele moduri distincte:

– de la interfaţa de operare sau prin intermediul E3-DSP folosind meniul „pas cu pas”. Funcţionarea, valorile şi alarmele sunt arătate în clar pe afişajul iluminat, în română.

– din calculator folosind „Application-Tool”, un software de instalare cu interfaţă grafică pentru utilizator. Cu „Application-Tool” toate setările pot fi făcute în calculator şi apoi descărcate direct în regulator utilizând un cablu TCP/IP. Un număr nelimitat de aplicaţii poate fi stocat în calculator, fiind util echipelor de service şi întreţinere. „Application-Tool” este disponibil gratuit.

Aplicaţii preinstalate: software-ul disponibil pentru configurarea Exigo permite utilizarea la o mare varietate de aplicaţii, fiind necesară doar configurarea intrărilor şi ieşirilor. Dimensiunea aplicaţiei este limitată doar de numărul intrărilor şi ieşirilor regulatorului, funcţie de model

Tip control: regulatoarele au un algoritm de control P+I (proporţional + integral) cu banda proporţională şi timpul de integrare ajustabile.

Circuite de încălzire/răcire: pot fi controlate 4 circuite de încălzire/răcire cu ventil de amestec

– curbă de încălzire sau curbă autoadaptivă (folosirea senzorilor de cameră activează funcţia)

– curbă de răcire sau temperatură fixă pe tur, cu traductor de umiditate și temperatură ambiantă se poate realiza și controlul punctului de rouă, al temperaturii și umidității ambiante (prevăzut cu intrare și ieșiri digitale pentru change-over)

– control pompă – sau pompe activ-rezervă cu rotire săptămânală, şi pornirea pompei de rezervă în cazul defectării celei în lucru, oprire pompă la o temperatură exterioară predefinită

– protecţie la îngheţ, protecţie anti-gripare pompă şi servomotor ventil

– inerţia termică a clădirii – 3 nivele pentru a echivala influenţa temperaturii exterioare

– regim confort/economic – fiecare circuit are 2 intervale confort şi 2 economic pe zi

– limitarea puterii – folosind o intrare digitală care scade temp. tur cu o valoare prestabilită

Circuite A.C.M.: un circuit de boiler cu serpentină şi pompă de încărcare, folosind unul sau doi senzori, sau, 2 circuite de preparare ACM folosind ventil de amestec pompă și schimbător de căldură și un rezervor de acumulare cu pompă și doi senzori, în total 3 circuite ACM.

– 2 intervale regim economic şi confort zilnic pe fiecare circuit ACM (program săptămânal)

– Protecţie anti-legionella prin ridicarea temperaturii în instalaţie la peste 62°C

– Boiler cu serpentină – ieşire digitală pentru pompa de recirculare ACM cu ceas programator

– Rezervor de acumulare – pompa de pe circuitul secundar este activată funcţie de temperatura din rezervor şi temperatura de retur; comandă servomotor ventil 0…10V pe primar schimbător

Ieşiri temporizate: maxim 5 ieşiri digitale pot fi activate individual de câte un ceas

programator

Control cazan: max. 4 cazane în cascadă cu rotire inteligentă; arzătoare cu o treaptă sau două trepte, cazanul conducător poate fi modulant (flotant sau 0…10V) iar cascada cu rotire inteligentă se va realiza prin pornirea celorlalte. Se asigură controlul temperaturii pe turul comun al cazanelor folosindu-se un senzor de tur comun / butelie egalizare sau opțional câte un senzor pe fiecare cazan. Control pompă de circulaţie pe tur comun sau câte o pompă pe fiecare cazan, control temperatură minimă pe returul fiecărui cazan folosind ventile cu 3 căi, pompe de injecție și senzori sau pe returul general folosind un singur senzor și ventil de amestec. Cu senzor de retur instalat se asigură protecţia cazanelor la temperaturi scăzute prin deschiderea progresivă a circuitelor de încălzire sau ACM. Compensare cu temperatura exterioară sau temperatură constantă pe circuitul de tur comun.

Alarme: ierarhizate funcţie de importanţă şi individualizate pe fiecare intrare analogică sau digitală.
